产品简介 #

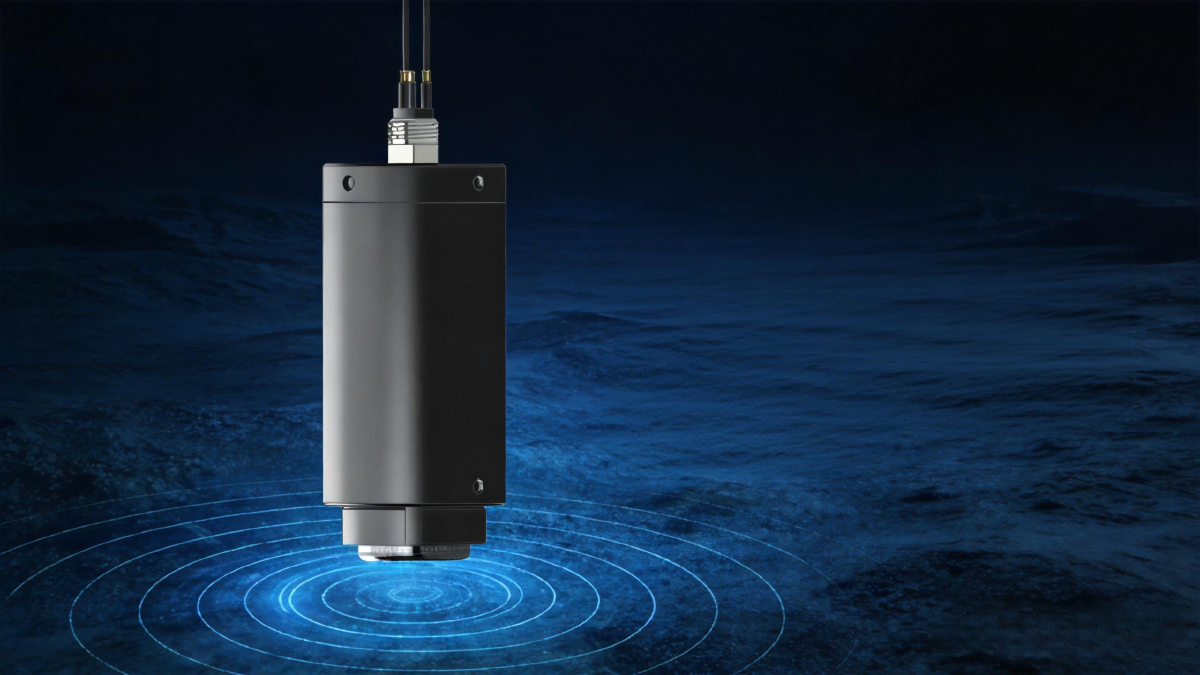

H-BATH-ECH100 在线版回声测深仪采用 450kHz 高频声学测深技术，5°锥形波束设计，量程覆盖 0.15m 至 100m，深度分辨率达 1mm。设备集成温度传感器，测量精度 0.5℃，支持自容式长期观测工作模式。
设备采用 RS485 数字输出接口，兼容 ASCII TXT、HYPACK TOPCONRECEIVER、HYDROPRO 等多种数据格式，内置 Micro SD 卡存储（最大支持 32GB），磁开关激活，配套 GUI 软件实现数据下载与上传。乙缩醛 PVC 外壳，耐腐蚀设计，最大工作深度 100m，适用于江河、湖泊、水库、海洋等多种水域的水深测量。
规格参数 #
| 参数 | 指标 |
|---|---|
| 声频 | 450 KHz ± 5% |
| 波束宽度 | 5°(-3dB) 锥形波束 |
| 发射脉冲宽度 | 10μs-200μs（以10μs为步长） |
| 量程 | 0.15 m ~ 100m |
| 深度分辨率 | 1 mm |
| 采样频率 | 100kHz |
| 温度分辨率 | 0.1°C |
| 温度精度 | 0.5℃（-10℃ ~ +50℃） |
| 工作模式 | 自容式 |
| 数字输出接口 | RS485 |
| 数据输出格式 | ASCII TXT，HYPACK TOPCONRECEIVER，HYDROPRO及其他自由协议 |
| 数据存储 | Micro SD卡（最大 32GB, SDHC） |
| 激活方式 | 磁开关 |
| 配套软件 | GUI 软件（数据下载上传） |
| 电源 | DC 12V |
| 工作温度 | -10℃ ~ +50℃ |
| 最大工作深度 | 100 m |
| 外壳材质 | 乙缩醛 PVC |
适用场景 #
- 河流水深断面测量与河道冲淤监测
- 湖泊水库水下地形测绘与库容测算
- 港口航道水深测量与通航安全评估
- 海洋近岸水深调查与海岸带测绘
- 水利工程水下施工监测与验收测量
- 内河航道电子江图数据采集
- 水文站长期水位水深自动监测
